操作系统构建Part2：操作系统的结构

2.1 前文回顾

上一章，笔者带领大家迅速过了一下一个hello world程序的运行流程，然后粗略介绍了操作系统的概念和作用，接着介绍了dummy-xv6项目，以及RISC-V的通用寄存器和它的调用规范，最后介绍了怎么编译dummy-xv6项目。上一章读者们编译得出了一个名为kernel的可执行文件，细心的读者可能会问，这个kernel是否就代表操作系统？如果不是，它和操作系统是什么关系呢？本章将就操作系统进行更深入的探讨。

第一章编译出的kernel（操作系统内核文件）目前也只是一个仅能在裸机上跑的程序，它目前不具备操作系统的任何功能。在进一步搞清楚它是什么、主要负责操作系统的什么工作之前，先让笔者给各位读者介绍一下操作系统的整体结构。

2.2 整体视角

2.2.1 操作系统结构一览

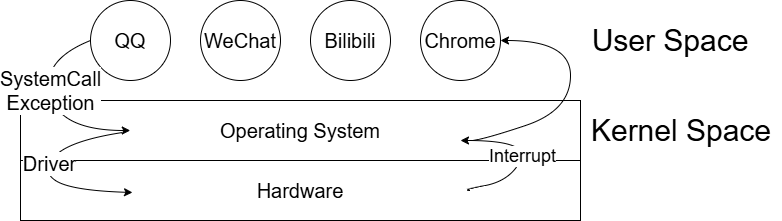

        要理解操作系统的结构，首先要从宏观上将应用进程、操作系统和硬件作为一个整体来看，然后从整体中划分它们的层次，图1则展示了这一点。图中，用户进程就是我们平时生活中常用的应用程序的运行时实例，它们是直接和用户打交道的，所以被称为用户进程。当然有些后台进程不直接和用户交互，也属于用户进程的范畴。
图1
        往下一层就是操作系统，它负责管理用户进程，以及负责直接操控硬件设备，协调用户进程使用硬件资源等。再往下一层就是硬件层，包括CPU、内存、磁盘、输入设备（键盘和鼠标等）和输出设备（显示器、打印机等）等。通常这些硬件设备会被装到主板上，主板负责在硬件层面联通各个硬件设备。
        除了上述信息，图1还划分了用户空间（user space）和内核空间（kernel space）。用户进程运行的空间被称为用户空间，操作系统内核（kernel）所运行的空间被称为内核空间^[1]。一般而言，一个用户进程不能直接访问其他用户进程的内存，也不能直接访问硬件资源，要做到这些，都需要通过内核来实现。这么设计是为了确保用户进程之间的隔离性和防御性，避免自己在运行的时候，莫名其妙被其他进程破坏自己的运行环境。
        用户进程如果要主动使用硬件资源，就需要通过系统调用（system call）的方式，从用户模式（又称用户态）切换到内核模式（又称内核态）^[2]后，通过运行内核中相关的处理逻辑使用。此外，如果用户进程在运行过程中发生了异常（如除0、缺页等），也会暂停用户进程当前在执行的流程，在保存完上下文之后，从用户模式，切换到内核模式，并且由内核来执行处理异常的逻辑。
        操作系统内核包含了很多硬件驱动，这些驱动就是直接操作硬件的程序，由于硬件的种类繁多，各个硬件厂商有各自的规格，由内核来整合并提供统一的系统调用的API，能够极大方便用户进程使用硬件资源。
        当用户进程在运行时，它们会占用CPU，不过如果此时有硬件事件（比如网卡收到数据包，键盘上的按键被按下，鼠标被移动等），如何让正在运行用户进程指令的CPU去相应这些事件呢？答案是通过中断机制，当硬件事件发生时，硬件设备会向CPU发送一个中断信号（irq请求），每个硬件都会被编上中断id，当中断发生时会将该id一起发送给CPU。CPU收到中断事件之后，会更新pc寄存器为内核中，处理中断事件的程序地址，CPU在执行完当前指令之后，就跳转到中断程序中去执行。完成中断处理之后，CPU的pc寄存器会被更新到中断发生前的下一条指令的地址，从而使其继续执行后续的指令。
        CPU会记录自己当前处于哪种模式。当系统处于用户模式时，此时一般处于用户空间之中，用户程序如果执行了内核模式才能执行的机器指令，那么CPU会拒绝执行这些指令。因此要执行这些指令，只能先将CPU的模式从用户模式切换到内核模式，然后再跳转到内核执行对应的指令，此时CPU因为已经切换到内核模式，因此内核中的指令它是不会拒绝执行的。由此可知，正确运行用户模式和内核模式，需要硬件和软件的相互配合才行。也就是说，当CPU处于用户模式时，运行的程序应当是用户进程。当CPU处于内核模式时，运行的指令一定是在内核内。两种模式需要在合适的时机相互切换。
        实现用户模式和内核模式的目标是限制用户的权限，避免用户越权访问机器资源或者是取得高权限后，对其他用户进程进行非法操作。这是操作系统防御性的体现^[3]。

2.2.2 内核与操作系统的关系

接下来还有一个问题，内核（kernel）是否就等同于操作系统？严格来说，内核属于操作系统的一部分，内核需要整合设备驱动、进程管理、内存管理、系统调用等。而操作系统则是更宽泛的概念，操作系统除了内核，往往也包括了用户服务，比如shell、gui和工具等等^[4]。

2.2.3 宏内核和微内核

最后一个读者们比较关系的问题则是宏内核（monolithic kernel）和微内核（microkernel）操作系统有什么异同。其实概念没那么复杂，读者们已知内核包括了设备驱动、进程管理、内存管理和系统调用等等，宏内核就是将这些程序代码一起整合到内核中，它们被作为内核代码的一部分，运行任何一段它们的代码，就是在运行内核程序。这样做的好处是，各个模块都是聚合在一起，调用起来比较方便，同时也无需额外从用户模式切换到内核模式，或者反过来。这种方式运行效率比较高，但是坏处是内核代码量过于庞大，bug不易被发现，可能会被利用。

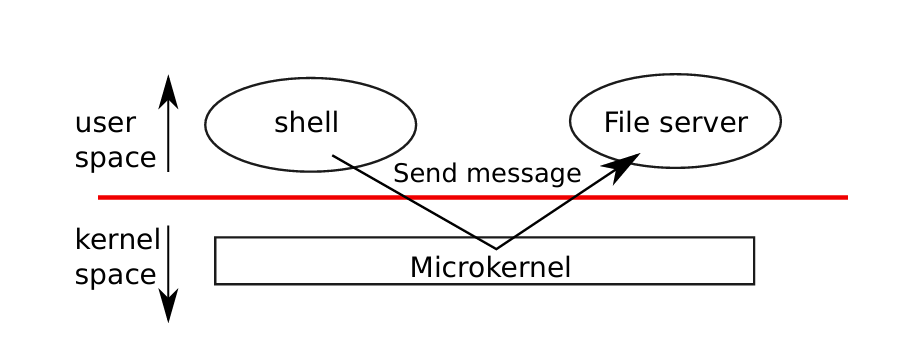

微内核和宏内核不太一样，微内核中只保留少量的功能，很多服务甚至是文件系统，都可以以用户进程的方式来运行。不过这样做带来了一些新的问题，由于微内核将宏内核中不同的功能按类别切分，并且以用户进程的方式去运行，因此它们之间交互只能通过微内核来转发，这样会增加用户模式和内核模式切换的频率，从而降低了运行效率。当然它的好处也很明显，就是内核逻辑会简单很多，bug也会少很多，并且变得没那么致命，因为更少的代码运行在内核模式了。
图2

2.3 操作系统的硬件支持：CPU的特权架构

2.3.1 RISC-V特权等级简介

        上一节从宏观上介绍了操作系统的结构和层次，本节将介绍CPU如何支撑上一节所阐述的体系。
        dummy-xv6只能运行在RISC-V架构的CPU上，因此本节也只涉及RISC-V架构。上一节已经介绍了用户模式下，应用进程在执行指令时，如果执行了更高级别的指令，由于CPU此时时处于用户模式，因此它会拒绝执行相关指令。事实上，绝大多数指令都可以在用户模式下，在用户进程里执行的。这些指令一般是类似加减乘除、load和store等的指令。需要高权限才能执行的指令其实很少，在继续深入这些内容之前，先介绍一下RISC-V处理器的特权架构。
        RISC-V架构的CPU一共有3种模式，分别是用户模式（user mode）、监管模式（supervisor mode）和机器模式（machine mode）。其中用户模式的权限最低，监管模式权限中等，机器模式权限最高。特权级别高的模式，可以运行特权等级低的模式的指令，但是反过来不行。在dummy-xv6系统中，监管模式就是内核模式，并且计算机系统在加载完内核，并完成初始化之后，就不太用得着机器模式了，因此在操作系统运行期间，完全可以忽略机器模式，只保留用户模式和监管模式。
        前文提到过，用户模式能够访问绝大多数的常规指令，由于指令过多，本文就不逐一演示。只能运行在监管模式和机器模式下的指令，被称为特权指令，RISC-V的特权指令主要有sret（supervisor-mode return）、mret（machine-mode return）、sfence.vma（supervisor-mode fence.virtual memory address）和wfi（wait for interrupt）^[5]。
        尽管dummy-xv6项目中，常用的特权指令不是很多，但这里并不打算一一列举它们的功能，随着内容的推进，本系列会在合适的时机对它们进行详细的介绍。

2.3.2 CSR寄存器简介

        本节要介绍的是特权模式的切换。上一章已经完成了kernel可执行文件的编译，它被存在了磁盘当中。当机器启动时，kernel文件会从磁盘中被读取到内存，并且从_entry处开始执行。执行_entry的逻辑时，CPU此时处于机器模式，kernel的初始化逻辑（后续会详细介绍）会完成硬件层面的初始化，然后从机器模式切换到内核模式（又称监管模式），切换到内核模式后，会执行kernel程序中关于内核初始化的逻辑，最后在完成第一个进程创建和初始化之后，再切换到用户模式。机器模式只在最开始的时候出现过，后续只是在用户模式和内核模式之间切换。
        在操作系统运作的过程中，会频繁地进行模式切换，那么在RISC-V的架构中，它具体是采用哪些指令来切换这些状态呢？在开始讨论这些内容之前，读者们不妨先了解一下RISC-V架构中的CSR（control status register）寄存器。上一章介绍了RISC-V的32个通用寄存器，现在一起来看看CSR寄存器是什么，以及它们的作用是什么。CSR寄存器是记录RISC-V架构的CPU的内部状态的寄存器。由于RISC-V架构中的CSR寄存器种类繁多，这里不会全部介绍，只会介绍和本章相关的CSR寄存器，其他的，读者感兴趣的可以查阅官方文档。

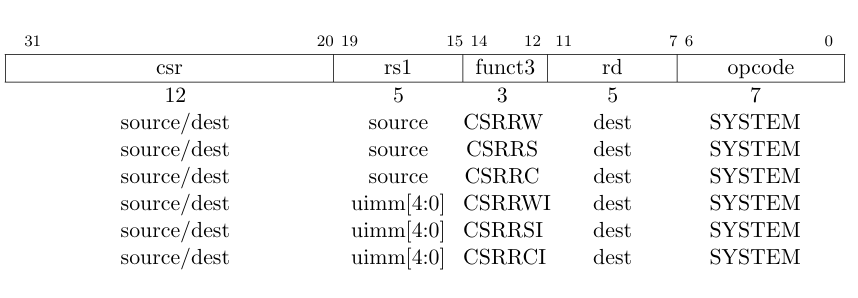

        首先要介绍的是CSR指令，它的编码格式定义如图3所示：
图3

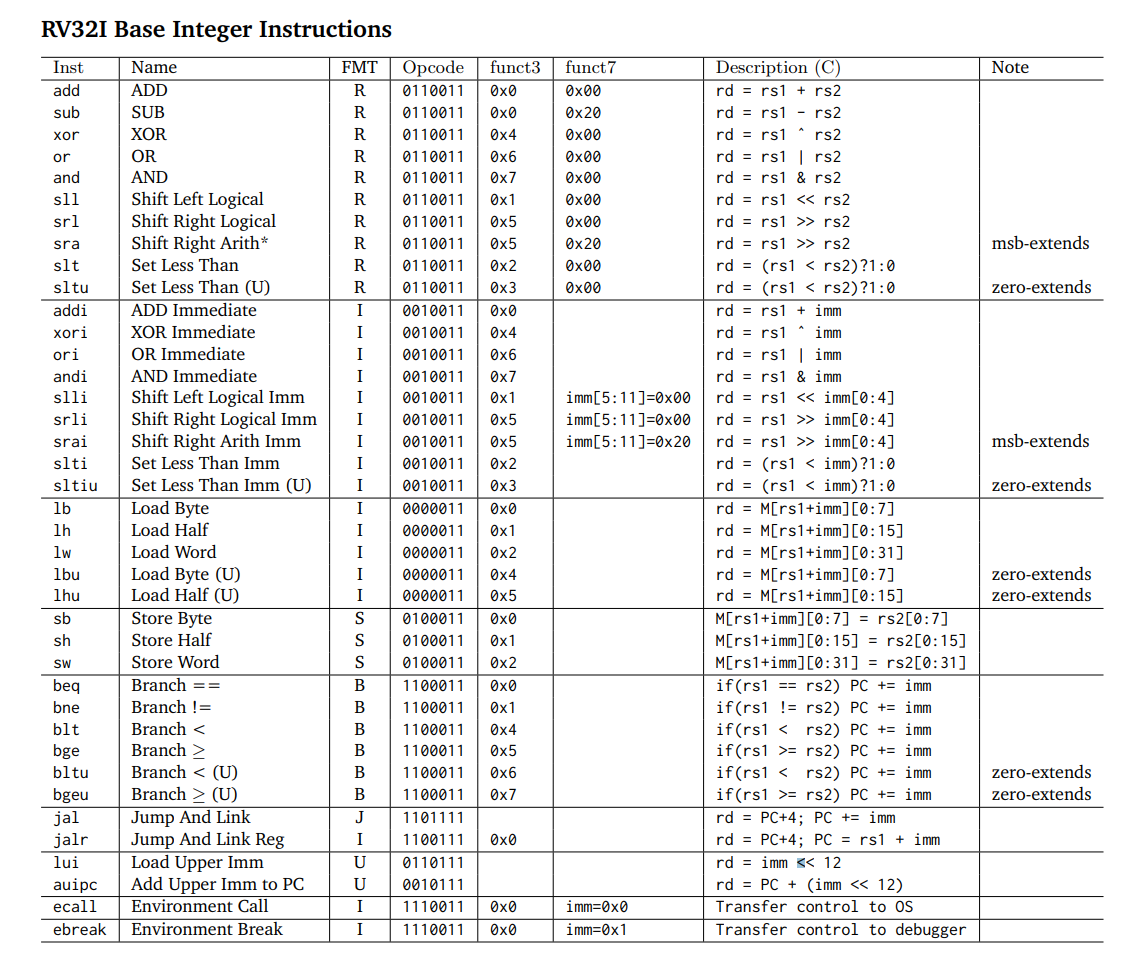

图中，指令方框上面的数字，表示对应的部分占据了哪些比特位，而方框下的数字表示它一共占多少位。比如opcode，它占据指令的第0到第6位，一共占用7个bit。opcode的具体值，读者可以通过查阅《RISC-V Reference》^[6]来查看，图四展示了部分opcode文档信息。
图4
        图3中的rd和rs分别代表dest register和source register，它们主要是RISC-V中的32个通用寄存器。func3表示具体对CSR寄存器做哪些操作，主要内容是对CSR寄存器进行读写，具体内容可以查看官方文档（riscv-spec-v2.2^[7] P22）。剩下的12比特主要用来指定CSR寄存器。由于指令中给CSR寄存器保留了12个比特位，因此至多可以有4096个CSR寄存器，实际上目前并没有这么多，图5和图6展示了常见的内核模式和机器模式使用的CSR寄存器^[8]。图中的number值就是CSR指令中，那12比特的csr域保存的值。
图5
图6
        与本章相关的CSR寄存器主要有mie、mstatus、mip、mtvec、mcause、mideleg、medeleg、sie、sstatus、sip、stvec、scause等。接下来通过一个ecall调用、一个异常和一个中断的例子来结合起来论述他们。

2.3.3 ecall指令

在了解完CSR寄存器之后，现在来了解一下本章第一个要介绍的改变特权等级的指令–ecall。ecall是一个提升特权等级的命令。ecall指令在RISC-V特权文档中的定义如下：

The ECALL instruction is used to make a request to the supporting execution environment. When executed in U-mode, S-mode, or M-mode, it generates an environment-call-from-U-mode exception, environment-call-from-S-mode exception, or environment-call-from-M-mode exception, respectively, and performs no other operation.

ECALL generates a different exception for each originating privilege mode so that environment call exceptions can be selectively delegated. A typical use case for Unix-like operating systems is to delegate to S-mode the environment-call-from-U-mode exception but not the others.

简单来说，在用户模式下调用ecall指令，则会产生environment-call-from-U-mode异常。如果是在内核模式下调用ecall，那么会产生environment-call-from-S-mode的异常。如果是在机器模式下调用ecall指令，则产生environment-call-from-M-mode异常。这里产生environment-call-from-?-mode产生异常的意思是，除了发生异常处理流程，还会将上述的三个类型写入到cause寄存器中，默认是写入mcause寄存器中，如果将异常和中断处理委托到内核模式，则将这三类原因写入scause寄存器中。稍后笔者会介绍异常、中断和委托的内容。
上文说道的，发生异常和中断时，CPU会从任何模式直接切换到机器模式是有依据的，在RISC-V特权文档中^[9]中有这么一段话：

By default, all traps at any privilege level are handled in machine mode, though a machine-mode handler can redirect traps back to the appropriate level with the MRET instruction (Section 3.3.2).

上述引用内容的意思是，在默认情况下，在任何特权等级的模式下发生陷入（陷入是traps，发生异常或中断时，会产生陷入操作）都会进入机器模式，因为CPU可以从机器模式，通过MRET指令重定向到任何合适的模式中。
接下来看一个调用ecall的例子，本节即将展示ecall调用和mret返回的完整范例。这里涉及到了几个关键的CSR寄存器，它们分别是：

PC寄存器：保存下一个要执行的指令的地址。

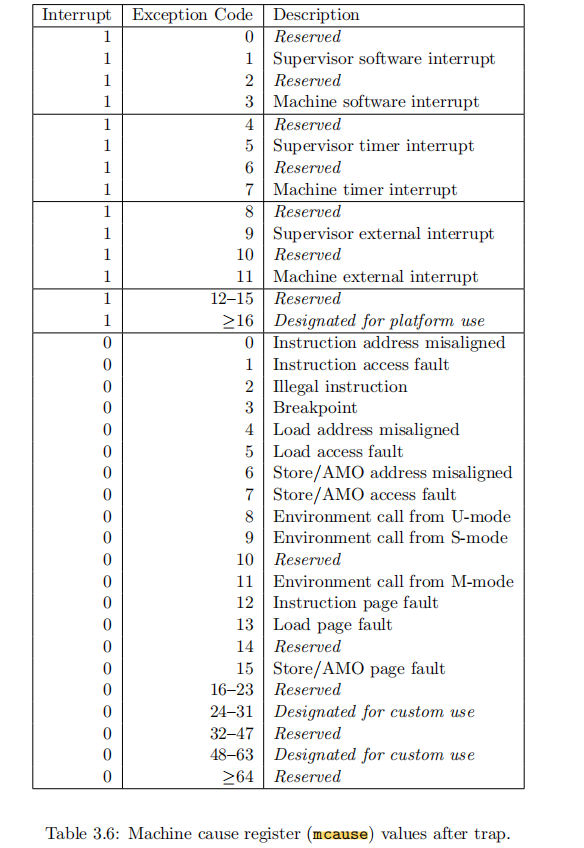

mcause寄存器：当异常或者中断发生时，会将异常或者中断的类型信息写入到mcause寄存器中。当没有将异常和中断委托给内核模式时，当它们发生时是直接进入到机器模式的。图7展示了可以被写入到mcause或scause寄存器的异常或中断原因。mcause寄存器最高位为1时，代表此时是中断事件，保存中断的原因。当mcause最高位为0时，表示此时是异常事件，保存的是异常的原因。图7第一列表示mcause最高位的值，第二列表示中断/异常原因的编码，第三列描述了具体的中断/异常原因^[10]。当异常或中断处理委托给内核模式时，CPU将使用scause寄存器取代mstatus寄存器的功能。
图7
mepc寄存器：这个是异常PC寄存器。异常或中断事件发生时，mepc寄存器保存的是触发异常事件的指令的虚拟地址^[11]。切换到机器模式才使用mepc寄存器。相应的，当程序从用户模式进入内核模式时，使用的就是sepc寄存器了。

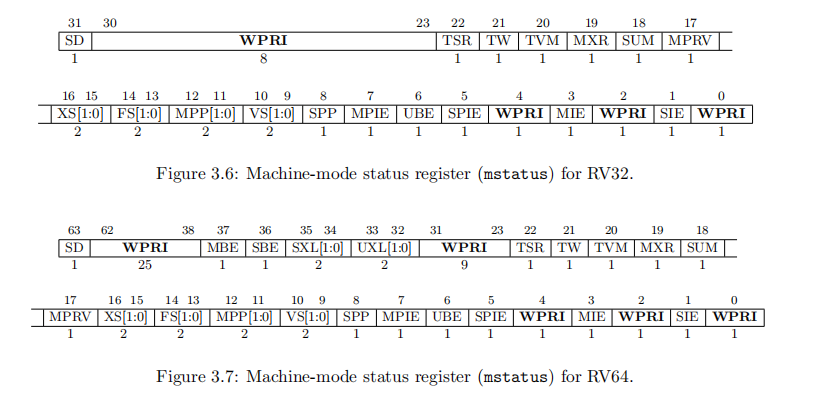

mstatus寄存器：状态寄存器。这个寄存器比较复杂，它的结构如图8所示，不同的域有不同的作用。图8展示了mstatus寄存器32和64位的结构，其中有三个域最重要：MIE指代machine interrupt enable，它是一个使能控制位，如果为1则允许在机器模式下的中断响应，如果为0则不允许。MPIE指代machine previous interrupt enable，当切换到机器模式时，用来保存MIE的值，并将MIE置0，当从机器模式恢复到原模式时，会将MPIE的值赋值给MIE。MPP指代machine previous privileged，它用来保存异常或中断发生前，CPU所处的模式，用于异常或中断事件处理完之后恢复之前的模式用。如果将异常和中断响应委托给内核模式处理，那么使用的域为SIE、SPIE和SPP。到这里读者可能会疑问，这种情况CPU操作的难道不是sstatus寄存器么？如果是，那么mstatus中的SIE、SPIE和SPP域又有什么用呢？这个问题，笔者在stackoverflow找到说法了，sstatus寄存器和mstatus寄存器的布局大体相等，sstatus寄存器除了没有机器模式相关的使能位外，其他的使能位和mstatus寄存器完全一致。mstatus寄存器和sstatus寄存器保留了相同的视图，这样方便统一软件层的处理逻辑。每种模式，只需要处理自己模式专属的CSR寄存器，逻辑上更加清晰^[12。图8
mtvec寄存器：这个寄存器是用来保存处理异常和中断事件函数的虚拟地址。当异常或中断发生时，在Direct模式下的mtvec的值会赋值给PC寄存器。在Vectored模式下的mtvec，发生异常时也是直接将mtvec的值赋值给PC寄存器，但发生中断，则是将mtvec + mcause * 4的值赋值给PC寄存器。CPU执行完当前的指令后，会直接执行mtvec所指向的地址的指令，相当于跳转。当异常或中断事件委托给内核模式时，CPU使用功能和它相同的stvec寄存器。

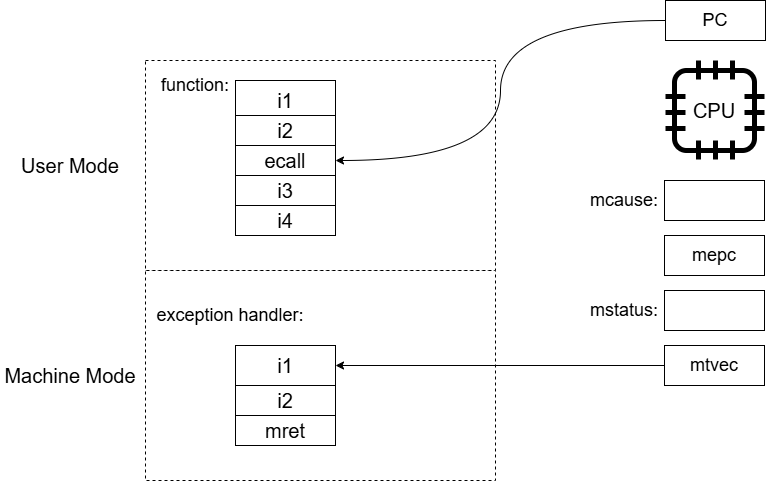

        在完成几个与本章有关联的CSR寄存器的介绍之后，现在来看一下ecall调用的例子，如图9所示，此时有一个程序运行在用户模式之下，当程序运行到ecall指令时，触发environment-call-from-U-mode的异常，并将该值写入mcause寄存器。与此同时，mepc寄存器赋值为ecall指令所在的地址，mstatus.MPIE赋值为mstatus.MIE，记录当前是否允许中断，然后将mstatus.MIE赋值为0，处理异常或中断时，该核心禁止接受新的中断通知，如果此时有新的中断触发，会被缓存到PLIC中，等待当前的中断事件处理完，恢复中断接收之后再继续。接着就是mstatus.MPP赋值为User Mode，保存中断发生前CPU所处的模式。然后将mtvec寄存器的值赋值给PC寄存器，CPU就会跳转到异常/中断处理函数里，去执行对应的指令。
图9

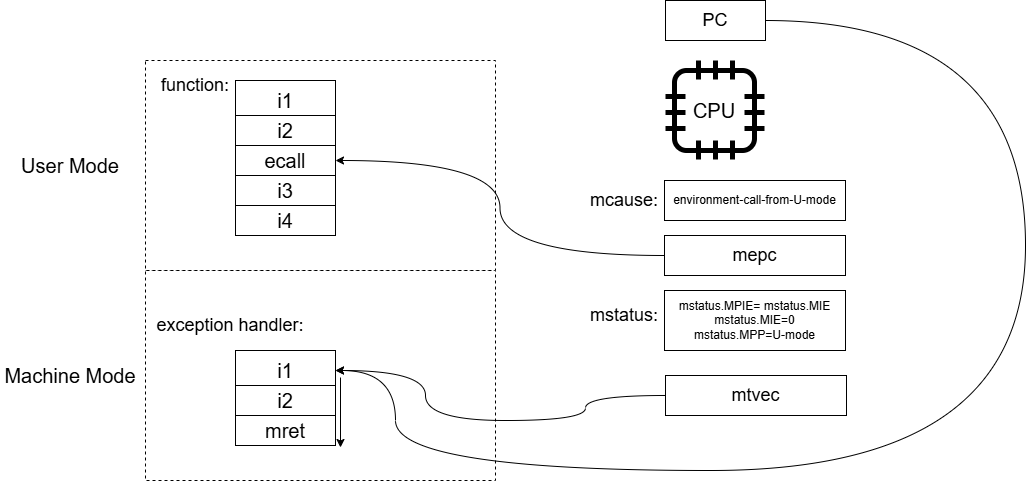

        图10展示了异常发生后的结果，接下来要执行“陷入”的逻辑，所谓的陷入逻辑一般是位于异常或中断处理逻辑内的。比方说缺页异常，执行“陷入”逻辑后，就会为用户进程分配真实的物理内存，然后再恢复回之前的模式。CPU会顺着PC寄存器所指的位置，一路执行下去，直至碰到mret指令。mret指令会使CPU从机器模式恢复到之前的用户模式。
图10
        mret指令在CPU层面的处理包括：

将mepc寄存器保存的虚拟地址赋值给PC寄存器。
mstatus.MIE赋值为mstatus.MPIE，如果在处理异常或中断事件之前，CPU被允许处理中断（mstatus.MPIE=1），那么此时的mstatus.MIE=mstatus.MPIE就是恢复接受中断。然后CPU恢复到mstatus.MPP保存的模式，在本例中是用户模式，最后得到图11的结果。
图11

通过上面的例子，读者们应该可以看到，调用ecall指令就是触发异常，让CPU进入机器模式，同时执行异常事件逻辑，完成之后，异常事件逻辑里通过调用mret指令来恢复到原来的用户模式。其他异常的情况和直接调用ecall指令类似，只是它们不会显式调用任何指令。中断是异步触发的，但是触发用户模式到机器模式转变的逻辑大体也是不变的。
在dummy-xv6中，在完成最初的初始化之后，会将异常和中断事件处理委托给内核模式来进行，而不是经过机器模式通过修改mstatus.MPP为内核模式来间接转换。委托之后，在用户模式下发生异常或中断，则CPU会直接进入内核模式，完成事件处理后通过sret指令返回用户模式。其他流程都和图9-图11的情况类似。

2.4 异常和中断的概念

        上一节反复提到异常和中断，但是异常和中断具体的概念是什么呢？本节将深入这个概念进行探讨。首先，中断是一个宽泛的概念，在CMU 18447课程中，中断分为两类，一类是同步中断（又称为异常），另一类是异步中断（又成为中断）^[13]。为了方便描述它们，本系列将采用异常和中断的专有名词。
        先来看看异常的情况，什么时候会发生异常操作？发生异常操作时会发生哪些处理？为什么要这样做？当用户程序碰到类似除0、访问内存碰到缺页以及碰到TLB缓存不命中等的情况时，异常就发生了。如图12所示，左边的i1~i3是用户程序的指令（运行在用户模式中），而右边的ih1~ihN是异常处理函数中的指令（运行在内核模式中）。
图12
        异常具有如下特征：

异常触发的条件和特定的指令绑定（比如ecall指令，比如除0操作，比如访问内存时缺页）。
故障指令无法被完成（比如除以0的操作，会导致当前程序流程中断）。
必须被立即处理。

一般来说，异常是不可预测的，当异常发生时，当前程序的执行流会立即被打断。在dummy-xv6中，发生异常会直接使得CPU从用户模式切换到内核模式，并且跳转到内核的异常处理流程，然后根据异常处理的具体逻辑，判定是否会返回原来的程序流，继续执行剩下的命令。
异常发生时，用户进程不需要自行进行任何处理，整个异常处理的过程对用户程序是透明的。操作系统对异常处理的支持是必要的，读者们也不希望自己在所有的除法指令里，判断一下被除数是否为零是吧。

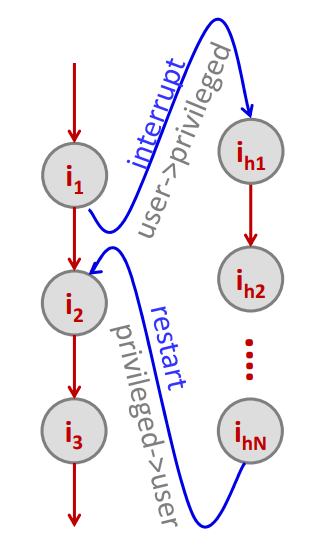

接下来讲的是中断，中断一般是硬件发生事件时（比如键盘按键被按下，鼠标滚轮、按键被按下、有新的网络数据包到达网卡等），IO设备向CPU发送中断指令，使其暂停当前在运行的用户进程，并且先响应中断事件后返回用户进程，并继续执行接下来的指令。这个过程是异步的，如果没有这种机制，那么CPU需要主动定时轮询（polling）IO设备，这将极大降低操作系统的运行效率和响应效率。中断具备如下特征：

中断由IO设备向CPU异步发起，不和任何指令绑定。
处理中断时要有一定的灵活性。
不需要立即执行，但是不能无限制拖延。

RISC-V架构中，有两种中断，一种是局部中断（local interrupt），比如软件中断和定时器中断。另一种则是外部中断（external interrupt），或者叫全局中断（global interrupt）。
局部中断（又称为CLINT：Core Level Interrupt）一般是核内实现，每个hart都有自己的局部中断。它有如下特征^[14]：

直接和hart连接，每个hart都有自己的软件和定时器中断组件。
不需要仲裁者来协调中断服务。
直接通过xcause这个CSR寄存器就能确定中断源。
RISC-V标准中，局部中断只有软件中断（software interrupt，由其他hart通知的中断事件）和定时器中断（timer interrupt）。

相对而言，全局中断（又称外部中断）具有如下特征：

所有的全局中断信号，先发往PLIC（Platform Level Interrupt Controller）中。
PLIC负责在多个需要处理中断的hart之间进行仲裁。
通过读取内存映射寄存器确定中断源。

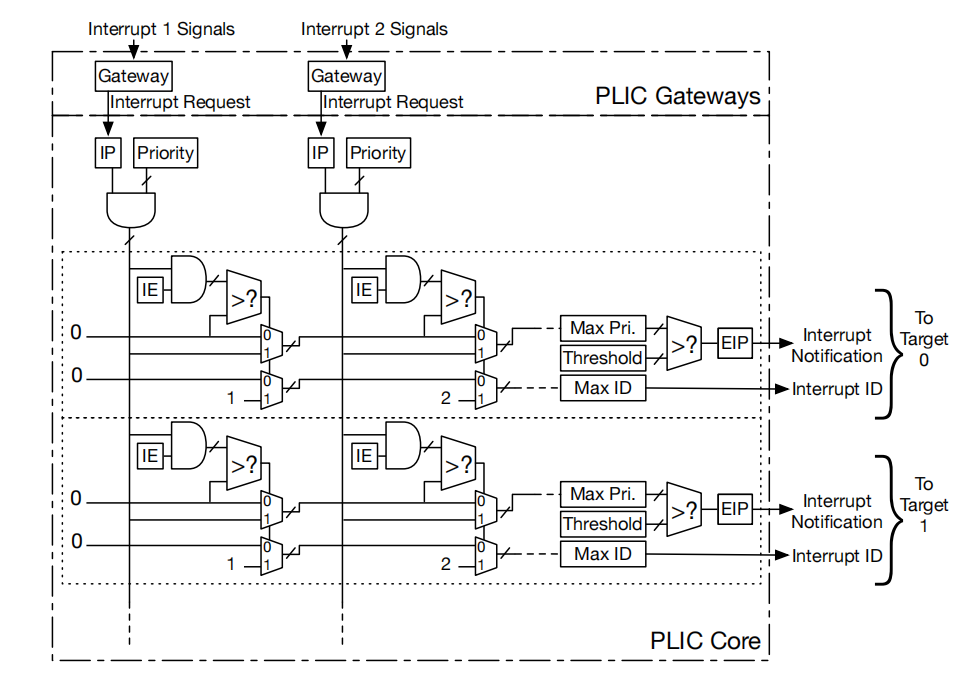

        由上文可知，PLIC是接受IO设备中断信号的中转站，除了转发，它还负责不同IO设备之间的中断信号协调。其内部结构如图13所示，PLIC有两类重要组成部分，分别是PLIC Gateway和PLIC Core。每个IO设备都有一个中断ID，并且每个设备都与一个独立的PLIC Gateway连接，进而向PLIC Core转发中断信号。PLIC Core和hart是连接的，最后的中断处理是PLIC Core和hart来交互执行。
图13

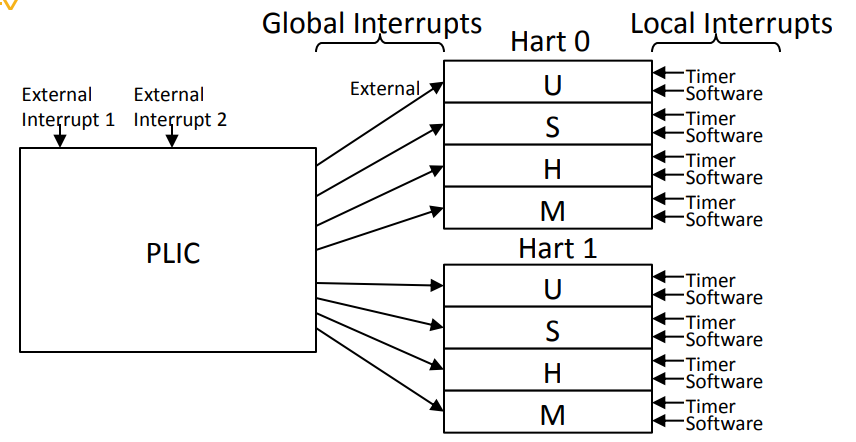

        已知中断处理默认是由机器模式来受理，不过可以在初始化阶段委托到任意模式中。图14展示了，如果将中断委托到用户模式（User-Mode），那么PLIC通知过来的中断事件就将在用户模式中处理，但是一般不会这么做。如果将中断委托到监管模式中（Supervisor-Mode，又称内核模式），那么PLIC通知过来的事件将在监管模式中处理，依次类推。如图14所示，Hart中的U表示用户模式、S表示监管模式（或内核模式），H表示（超级监管模式，不过dummy-xv6中不使用），M表示机器模式。
图14
        接下来要看一下，PLIC具体是如何通知hart的，并且hart是如何与PLIC协调响应中断事件的。^[15]

IO设备触发IO事件之后，会产生一个中断信号，通过PLIC的Gateway向PLIC Core发送这个信号，每个IO设备都有自己的中断ID，这些ID会随中断信号一起带给PLIC。
PLIC接收到中断信号后，会向所有的hart广播中断通知。
- 当至少有一个hart能处理该中断时。
  - 收到信号，且能受理的hart向PLIC Core发送一个索取中断消息的请求（interrupt claim），通过它获取中断ID。
  - PLIC获得首个请求后，向请求的hart返回对应的中断ID，这个过程叫索取回应（claim response），与此同时其他hart就不可以响应对应的中断了。
  - hart执行中断处理逻辑，完成后向PLIC的Gateway发送中断完成信号（interrupt completion），此时新的中断又可以通过PLIC Core通知所有的hart了。
- 当所有的hart都在处理中断，暂时禁止处理新的中断事件时。
  - 此时，所有的中断信号处于待处理状态，等待hart发送interrupt completion的信号。^[16]
  - hart发送interrupt completion信号后，PLIC可以重新向所有hart广播。

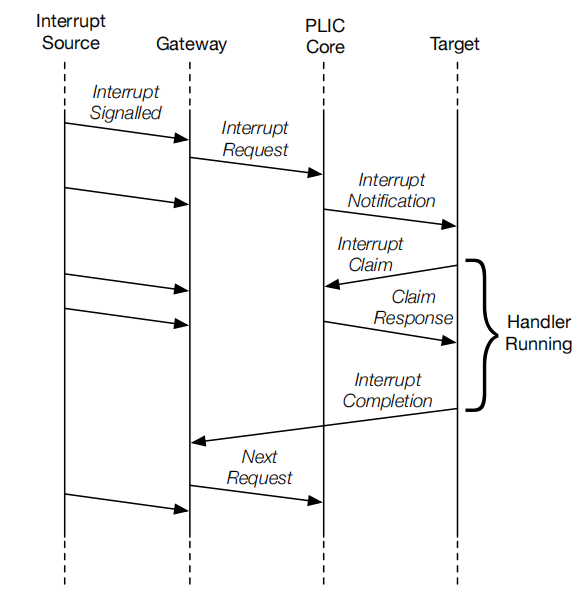

图15展示了上述流程。
图15

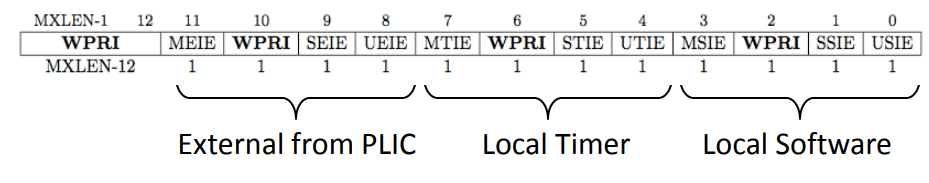

以上阐述的流程，默认RISC-V架构的CPU允许处理中断。实际上，CPU的hart接不接收中断信号，是可以通过几个CSR寄存器配置的，在默认情况下（即中断事件没有委托给内核模式或者用户模式时），就是通过mie、mip和mstatus来决定。首先来看一下mie的结构（在32位和64位下，它有不同的长度，所以最高bit位用MXLEN-1来表示，MXLEN的值位32或64），如图16所示：
图16
这个寄存器是通过使能位来设置是否接受相对应的中断的。一共分为3个部分，软件中断（Local Software）、定时器中断（Local Timer）和外部中断（External from PLIC）。在软件中断中，它一共有3个使能位：

USIE：User-Mode Software Interrupt Enable。用户模式软件中断使能位。
SSIE：Supervisor-Mode Software Interrupt Enable。监管模式软件中断使能位。
MSIE：Machine-Mode Software Interrupt Enable。机器模式软件中断使能位。

RISC-V架构的软件中断指的是，从其他hart发送过来的中断事件。接下来看一下定时中断相关的使能位：

UTIE：User-Mode Timer Interrupt Enable。用户模式定时中断使能位。
STIE：Supervisor-Mode Timer Interrupt Enalbe。监管模式定时中断使能位。
MTIE：Machine-Mode Timer Interrupt Enable。机器模式定时中断使能位。

最后来看一下外部中断的使能位：

UEIE：User-Mode External Interrupt Enable。用户模式外部中断使能位。
SEIE：Supervisor-Mode External Interrupt Enable。监管模式外部中断使能位。
MEIE：Machine-Mode External Interrupt Enable。机器模式外部中断使能位。

这些使能位的含义非常简单，当这些比特为设置为1时，表示中断被允许，否则不允许。已知当运行在RISC-V架构CPU上的程序，未将中断事件委托给任何特权等级更低的模式时，所有的异常和中断均是在机器模式下进行处理。mie寄存器设置了，允许CPU接收哪些中断事件，mie之所以有监管模式和用户模式的使能位，是因为这两种模式的中断可以先从机器模式来响应，然后由机器模式转向其他模式。

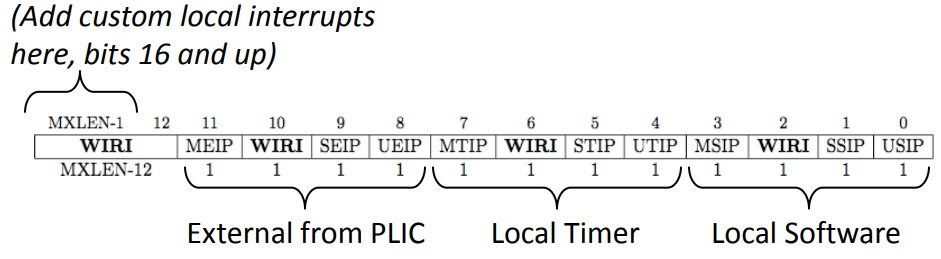

        此外，RISC-V架构的CPU还提供了一个全局中断的使能位，回顾一下图8，这个使能位就是mstatus寄存器的MIE域。当外部中断、定时器中断或者软件中断希望被响应时，除了mie寄存器相对应的位要设置为1以外，mstatus.MIE也要被设置为1，中断信号才能被送到CPU中，当中断信号被送达CPU时，mip寄存器相对应的位也会被设置为1^[17]。mip寄存器的结构如图17所示：
图17
        观察图16和图17，读者们应该可以发现，mie和mip的布局是一一对应的。现在来看一个例子，如果一个外部中断触发时，mie.MEIE为1，mstatus.MIE为1，那么此时意味着外部中断可以被CPU响应。此时mip.MEIP会被设置为1，代表此时有一个外部中断要处理。如果CPU的中断响应被委托到监管模式，那么决定是否响应中断事件的寄存器，和标志是否有中断事件到达的寄存器则是sie和sip，它们的布局如图18所示。
图18

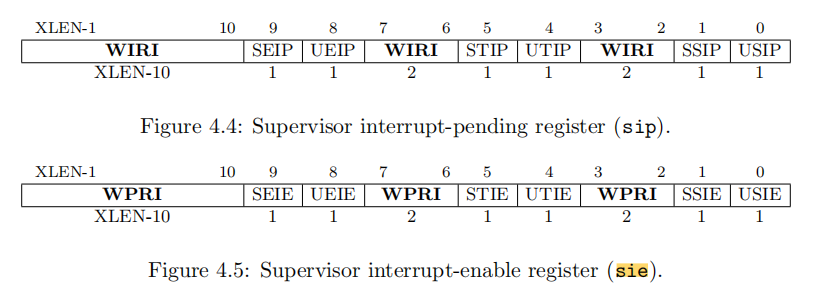

        大家可以看到，sie、sip和mie、mip寄存器的布局基本类似，sie和sip除了没有机器模式相关的域以外，其他两种模式都有。与sstatus寄存器一样，sie和sip寄存器，是当CPU处于监管模式的时候，通过与运算来判定是否接收中断请求，如果允许（如外部中断sie.SEIE & sstatus.SIE == 1），则在sip相关的位上置1（sip.SEIP = 1)。

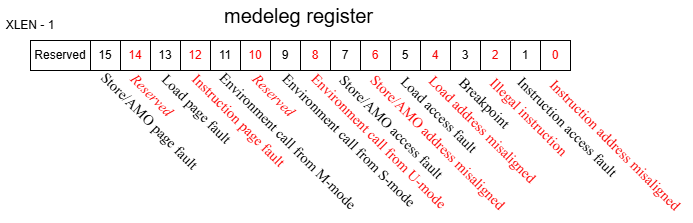

        前文反复提到了异常和中断委托，而机器启动时，CPU默认处于机器模式中，并且异常或中断处理默认是在机器模式下进行。那么如果dummy-xv6系统希望在监管模式中响应异常或中断事件，而不希望通过机器模式再向其他模式转换的时候，就需要通过设置两个寄存器来实现，其中一个是medeleg，这个寄存器通过设置指定比特位来委托异常处理。图19展示了medeleg的结构，图中第0到第15位比特位任意一位被设置为1时，代表其对应的异常委托到监管模式处理。图19的比特位索引和图7中的异常值一一对应，这些异常值就是mcause寄存器中存储的值。
图19

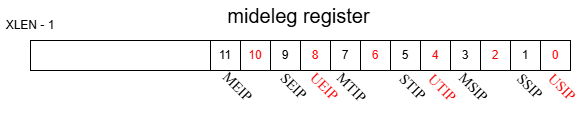

        另一个设置中断委托的寄存器是mideleg寄存器。该寄存器和mip寄存器的布局一一对应，图20展示了mideleg寄存器的布局。当mideleg寄存器中的某个有效比特位被设置为1时，该类型中断就被委托到监管模式响应了，比如mideleg.STIP设置为1，那么监管模式下的时间中断处理就委托给了监管模式。
图20
        读到这里，读者们可能会疑惑，为什么mie、mip寄存器会包含用户模式和监管模式相关的中断使能位呢？监管模式下不是有sie和sip来做同样的事情吗？这个问题问的非常好，以下是笔者的一些理解，供大家参考：

mie、mip寄存器之所以包含监管模式和用户模式的使能位，是因为默认情况下，所有的中断都是在机器模式进行处理的，然后可以通过mret指令重定向到低特权等级的模式中。如果在重定向之前，中断或异常使能位就被设置为0，那么也没有重定向的必要了。
不同的特权等级x下，需要使用其对应的xie、xip、xstatus等寄存器来决定中断是否能被响应。比如SSIE、STIE和SEIE使能位，在mie和sie中都有，但是监管模式下的CPU不能操纵更高特权等级的mie、mip和mstatus寄存器，监管模式下操纵sie、sip和sstatus可以直接决定自己是否可以进行异常或中断响应，而不用提升特权等级。
统一的寄存器视图，让软件层能够用更加统一的代码来实现功能逻辑，更易于维护。

2.5 系统调用与ecall指令

经过本章，读者们应该都已经了解到在用户模式中的CPU是无法执行特权指令的，而系统调用则需要转入到内核执行对应的功能。那么在用户模式中调用的系统接口是怎样的呢？现在以fork函数作为举例，fork函数是unix系统下创建子进程的系统调用，在dummy-xv6中，它的用户模式接口如下所示：

.global fork
fork:
    li a7, SYS_fork
    ecall
    ret

SYS_fork的值是一个整型数值，用户模式fork函数首先将SYS_fork的值读到寄存器a7中，然后调用ecall触发environment-call-from-U-mode异常。此时CPU进入监管模式（或内核模式），内核会将a7寄存器内的值读出，并且到一个函数映射表中，查找对应的系统函数并执行，如下所示：

// 内核中执行如下代码
1  void
2  syscall(void)
3  {
4    int num;
5    struct proc *p = myproc();
6
7    num = p->trapframe->a7;
8    if(num > 0 && num < NELEM(syscalls) && syscalls[num]) {
9     // Use num to lookup the system call function for num, call it,
10     // and store its return value in p->trapframe->a0
11     p->trapframe->a0 = syscalls[num]();
12   } else {
13     printf("%d %s: unknown sys call %d\n",
14             p->pid, p->name, num);
15     p->trapframe->a0 = -1;
16   }
17 }

完成系统调用后，CPU会从监管模式返回到用户模式，并继续执行用户模式fork函数中ecall后面的逻辑。

2.6 外部中断流程示例

本章介绍了大量异常和中断相关的寄存器，并且描述了大量的细节，为了尽可能降低读者对本章内容的困惑程度，这里增加一节来阐述两个外部中断发生的例子。
第一个例子是，RISC-V CPU没有将中断事件委托给任何特权等级更低的模式，所有的中断响应都将在机器模式下进行。此时PLIC接收到外部IO设备的中断信号，由于响应中断的是机器模式，如图21所示，中断流程随箭头不断完成逻辑流程：

首先CPU要判断mie寄存器的MEIE域是否被设置（即mie.MEIE==1），当它被设置时代表允许机器模式下响应中断，流程继续。否则流程中断。
CPU判断mstatus的MIE域是否被设置（mstatus.MIE==1)，这是一个控制是否在机器模式中响应全局中断的比特位，如果是，流程继续，否则流程中断。
走到这一步，说明中断允许被响应，此时令mip.MEIP=1。
接下来的操作是一步到位的，此时要进行进入中断处理函数前的准备工作：
- mepc=PC+4。
- PC=mtvec。
- mstatus.MPP=U，保存触发中断时，进入机器模式前的程序在运行的模式，在本例中是用户模式U。
- mstatus.MPIE=mstatus.MIE，保存当前的中断使能位，为后面恢复用。
- mstatus.MIE=0，马上要处理中断事件了，暂时禁止新的中断信号被派送过来。
执行中断处理函数。
退出中断处理函数前，要执行退出前的准备工作：
- PC=mepc，继续中断触发前的运行程序，接着中断的地方继续执行。
- mstatus.MPP=M，前一个模式时机器模式，CPU恢复到用户模式。
- mstatus.MIE=mstatus.MPIE，CPU恢复可接受中断信号的状态。
- mip.MEIP=0，中断处理完成，清楚标记位，mip寄存器一般是由PLIC操作。

图21
现在综合展示了机器模式下的RISC-V架构CPU处理流程，但是中间还有很多保存上下文的工作，需要操作系统来做，这些内容将在后续章节呈现。接下来看另一个例子，这个例子中，中断处理委托给了监管模式（内核模式），因此处理流程如图22所示。读者们可以观察一下图22的流程，大体和前一个例子类似，只是所有参与流程的寄存器变成了监管模式才能使用的寄存器:sxx。这个流程读者可以自行推断一下，这里不作赘述。
图22

2.7 结束语

本章花费了大量的篇幅来讨论RISC-V架构的CPU的特权架构，以及异常和中断机制的一些细节。理解本章的难度是比较高的，不过希望读者能够仔细，甚至多读几遍，总会厘清其内部的逻辑，本章是实现后续dummy-xv6内核的基础，所以彻底理解他是很有必要的。
